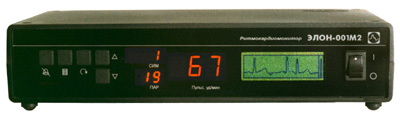

Ритмокардиомонитор ЭЛОН-001М2
Ритмокардиомонитор ЭЛОН-001М2 предназначен для оперативного контроля состояния пациента путем наблюдения электрокардиограммы, слежения за текущими значениями частоты сердечных сокращений и показателями, получаемыми в результате вариационного анализа ритма сердца, которые позволяют в реальном масштабе времени оценить активность симпатического и парасимпатического отделов вегетативной нервной системы.
Прибор обеспечивает непрерывную регистрацию ЭКГ, вычисление и индикацию на цифровом дисплее значения частоты сердечных сокращений (ЧСС), сигнализацию выхода значения ЧСС за установленные пределы, анализ сердечного ритма в реальном масштабе времени с вычислением диагностических показателей, непрерывную индикацию на цифровом дисплее значений индексов активности симпатического (СИМ) и парасимпатического (ПАР) отделов вегетативной нервной системы (ВНС).
На жидкокристаллическом (ЖК) графическом дисплее могут отображаться ЭКГ, тренды ЧСС, СИМ или ПАР за 20, 60 или 240 минут, гистограмма распределения значений длительностей кардиоинтервалов (RR-интервалов ЭКГ) (КИ), значения статистических параметров распределения КИ.
Прибор позволяет подключать принтер для печати ЭКГ, трендов ЧСС, СИМ и ПАР или гистограммы распределения КИ.
ТЕХНИЧЕСКИЕ ДАННЫЕ
| Входное сопротивление | не менее 100 MОм |
| Полоса пропускания | 0.5-40 Гц |
| Входное напряжение | 0.05-5 мВ |
| Частота квантования | 250 Гц |
| Амплитуда калибровочного сигнала | 1 мВ |
| Диапазон определения ЧСС | 30-220 уд/мин |
| Скорость развертки ЭКГ | 25, 50 мм/с |
| Диапазон установки порогов тревоги по ЧСС | 40-200 уд/мин |
| Длительность поддиапазона гистограммы | 8 мс |
| Диапазон значений диагностических
показателей (при объеме выборки 100 КИ): |
|
ИБ менее 80 ед. |
ваготония |
ИБ 80-160 ед. |
эутония |
ИБ более 160 ед. |
симпатикотония |
СИМ, ПАР менее 15
ед. |
слабая активность |
СИМ, ПАР 16-30 ед. |
умеренная активность |
СИМ, ПАР более 30
ед. |
высокая активность |
| Коэффициент ослабления синфазных сигналов | не менее 28000 |
| Диапазон установки объема выборки | 20-150 |
| Отклонение значения КИ от фактического | ±4 мс |
| Время непрерывной работы прибора | 24 час |
| Потребляемая мощность от сети переменного тока 220±22В, 50±0,5 Гц | не более 10 ВА |
| Габаритные размеры прибора | 145х270х60 мм |
| Длина кабеля электродов | не менее 2.5 м |
| Масса прибора | не более 1.2 кг |
