Важное место в диагностике заболеваний сердечно-сосудистой системы, и в частности атеросклероза, занимает оценка гемодинамических свойств артериальных сосудов.

Целью настоящей работы является создание компьютерной системы оценки одного из основных гемодинамических показателей - эластичности артерий конечности для диагностики выраженности атеросклеротических изменений периферических сосудов.

Эластичность артериальной стенки является важнейшей механической характеристикой кровеносного сосуда, определяющей основные гемодинамические показатели периферического кровообращения. Величина эластичности артериальных сосудов изменяется с возрастом, а также вследствие сосудистых заболеваний.

Коэффициент податливости артерий С прямо пропорционален приросту объёма артерии dV, и обратно пропорционален приросту трансмурального давления dPтм на данном участке артерии и может быть найдена по формуле /1/:

где
Vo - начальный объём артерии;
V - объём артерии;
Pтм - трансмуральное давление.

Для оценки эластичности артерий необходимо определить зависимость объёма артерии от давления, т.е. зависимость упругой деформации артерии от действующего артериального давления. Таким образом, можно найти функциональную зависимость коэффициента эластичности артерий от объёма участка артерии и артериального давления. Учитывая пульсирующий характер артериального давления и объёма, коэффициент эластичности артерии будет оцениваться как максимальное значение функции С= f(V,Pтм).

Зависимость упругой деформации артерии от действующего артериального давления, а так же зависимость податливости артерии от давления приведены на рисунке 1.

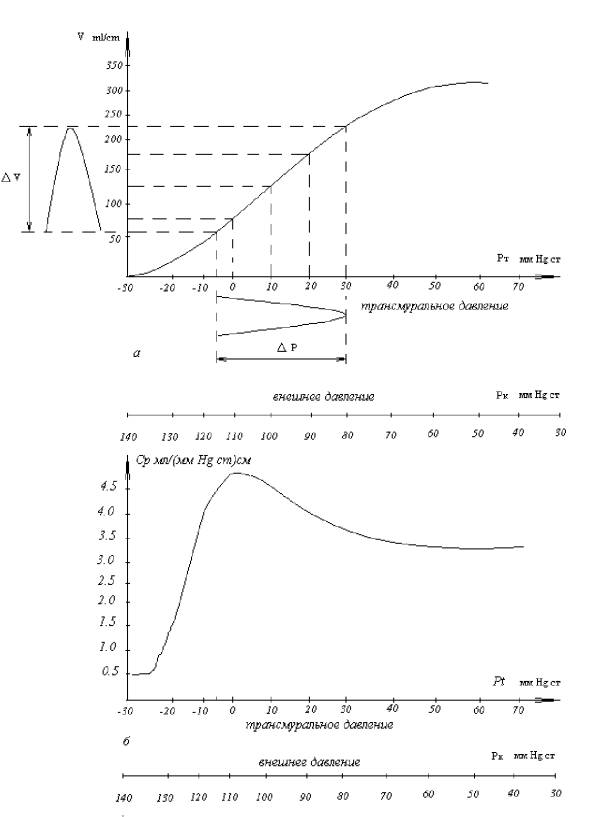

Рисунок 1 - Кривая "объём-давление" и зависимость податливости артерии от давления.

Зависимость упругой объёмной деформации от артериального давления является важной гемодинамической характеристикой, определяющей запас энергии растянутых стенок во время систолы и расход этой энергии на осуществление кровотока - во время диастолического периода. Эти энергетические соотношения имеют непосредственное влияние на работу сердечной мышцы. Упругая характеристика "объём - давление" в значительной мере определяет входной импеданс сердечному выбросу и степень демпфирования резких колебаний кровотока и давления.

Количественная оценка влияния на артериальные сосуды различных фармакологических средств, внешних раздражителей и тестов, а также суждения о многочисленных патологических изменениях состояния сосудов при заболеваниях сердечно-сосудистой системы возможны только при знании реальной зависимости V = f(pтм), найденной для функционирующего артериального сосуда живого организма. Количественная оценка зависимости упругой деформации от давления создаёт необходимые условия для определения физиологических норм для различных состояний человека. Следует добавить, что упругая характеристика участка артерии, подвергающегося окклюзии при изменении артериального давления, играет определяющую роль в формировании критериев равновесия внешнего давления (давления в манжете) и давления в артериальном сосуде на уровнях минимального динамического, среднего и конечного систолического давлений.

Для регистрации колебаний стенки сосуда используется тетраполярный реографический метод. В соответствии с этим методом измерительные электроды накладываются на участок конечности, подвергающийся измерению, а токовые располагаются на пальцах конечностей.

Теоретической основой метода импедансной реоплетизмографии служат представления А. А. Кедрова /2/ о связи объёма (V) с комплексным электрическим сопротивлением (Z) данного участка тела:

где dV, dZ - прирост объёма и электрического импеданса артерии при пульсации крови.

Наиболее достоверная методика оценки параметра эластичности артериальной стенки включает определение механических свойств сосуда в условиях нулевого трансмурального давления. В этом случае податливость ненагруженной артериальной стенки обусловлена упругими свойствами сосуда, и ее величина может быть определена как отношение амплитуды пульсирующего объема участка исследуемого сосуда к величине пульсового давления.

Для этого в месте наложения измерительных электродов вокруг конечности закрепляется окклюзионная манжета. При нагнетании воздуха в манжету кривые изменения объёма артерии имеют вид, показанный на рисунке.

Перед процессом регистрации характеристики "объём - давление" в манжету нагнетается воздух до полного прекращения пульсаций. Затем открывается клапан сброса давления. При давлении в манжете равном систолическому давлению появляются пульсации. По мере падения давления, эти пульсации увеличиваются по амплитуде и достигают максимуму при нулевом трансмуральном давлении.

На рисунке 2 приведены формы пульсаций при различном давлении в окклюзионной манжете.

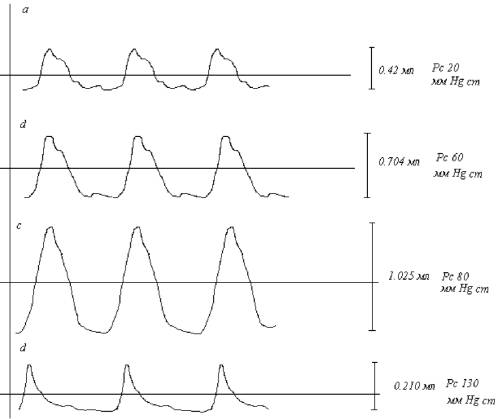

Рисунок 2 - Пульсация артерии при различном давлении.

Аппаратура системы оценки эластичности артериальных сосудов включает аналоговую часть, содержащую блок первичных преобразователей и блок первичной обработки сигналов, и цифровую часть, содержащую устройство регистрации сигналов и вычислитель диагностического показателя. Аппаратная часть системы включает реографический канал и канал регистрации параметров артериального давления.

Совместная обработка сигнала тензометрического датчика давления воздуха в манжетке и реографического сигнала позволяет определить параметры, необходимые для расчета величины эластичности артерий. Аппаратная часть связанна с ПЭВМ посредством параллельного порта ввода-вывода (LPT). Управление процессом измерения, обработка сигналов, а также вычисление диагностического показателя осуществляется ПЭВМ.

Система позволяет в реальном масштабе времени вести мониторинг параметра эластичности артериальной стенки, накопление и документирование данных, что особенно важно при диагностике и контроле хода лечения сосудистых больных.
